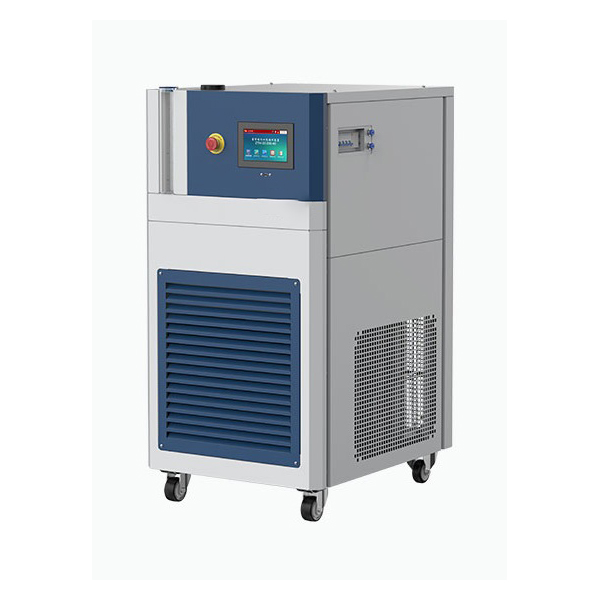

Θερμοστάτης θέρμανσης κυκλοφορίας με λειτουργία ψύξης

Ο θερμοστάτης θέρμανσης κυκλοφορίας έχει τη λειτουργία της ταχείας ψύξης και της θέρμανσης υψηλής απόδοσης και μεταφέρει το μέσο ελέγχου θερμοκρασίας, όπως θερμοαγώγιμο λάδι ή ψυκτικό υγρό, στον εξωτερικό εξοπλισμό μέσω της μεθόδου κυκλοφορίας κλειστού κυκλώματος για την επίτευξη ακριβούς ελέγχου θερμοκρασίας.

Περιγραφή

Θερμοστάτης κυκλοφορίας θέρμανσης

Ο θερμοστάτης θέρμανσης κυκλοφορίας ενσωματώνει ψύξη, θέρμανση, ομάδα αντλιών κυκλοφορίας και έξυπνη μονάδα ελέγχου, με επιλογές για μεθόδους ψύξης με αέρα ή νερό. Είναι ιδανικός για θερμική διαχείριση υψηλής ακρίβειας σε εφαρμογές όπως έλεγχος θερμοκρασίας αντιδραστήρα, δοκιμή νέων υλικών, θερμική επεξεργασία τσιπ και ρύθμιση θερμοκρασίας βιομηχανικών διεργασιών. Η σταθερή λειτουργία από -40 °C έως +200 °C, ο έλεγχος θερμοκρασίας προγράμματος PID, η εξαγωγή δεδομένων και οι λειτουργίες απομακρυσμένης επικοινωνίας ικανοποιούν τις ανάγκες της αυτοματοποιημένης παραγωγής και της επιστημονικής έρευνας.

Βασικά χαρακτηριστικά

  1. Δυνατότητα λειτουργίας σε ευρύ φάσμα θερμοκρασιών:Καλύπτει από -40 °C έως +200 °C, κατάλληλο για αντιδράσεις πηκτώματος σε χαμηλή θερμοκρασία και πυρόλυση σε υψηλή θερμοκρασία.
  2. Υψηλά ολοκληρωμένη αρθρωτή δομή:Ενσωματώνει συστήματα ψύξης, θέρμανσης, κυκλοφορίας και ελέγχου σε μία συμπαγή, αποδοτική μονάδα.
  3. Ευέλικτη λειτουργία ψύξης:Υποστηρίζει μορφές συμπυκνωτή με ψύξη αέρα και ψύξη νερού. Οι χρήστες επιλέγουν ανάλογα με τις συνθήκες του χώρου.
  4. Έλεγχος μέσω οθόνης αφής υψηλής ευκρίνειας:Οθόνη αφής 7 ιντσών με πραγματικά χρώματα, διαισθητική λειτουργία, εμφάνιση καμπύλης δεδομένων και λειτουργία καταγραφής λειτουργίας.
  5. Δυνατότητα προγραμματισμού ελέγχου θερμοκρασίας:Υποστηρίζει 120 ομάδες προγραμμάτων ελέγχου θερμοκρασίας, το καθένα με 100 τμήματα θερμοκρασίας, επιτρέποντας γραμμική και βαθμιαία αύξηση και μείωση της θερμοκρασίας.
  6. Αυτόματοι μηχανισμοί προστασίας:Υπερβολική θερμοκρασία, υπερβολικό ρεύμα, υπερφόρτωση, καθυστερημένη εκκίνηση, προστασία από υψηλή τάση και άλλα για ασφαλή λειτουργία.
  7. Απομακρυσμένη επικοινωνία και ενσωμάτωση:Διεπαφή RS485 συμβατή με MODBUS RTU, με δυνατότητα σύνδεσης σε ανώτερα συστήματα (DCS, SCADA) για κεντρικό έλεγχο.
  8. Σχεδιασμός δοχείου διαστολής:Το ενσωματωμένο δοχείο διαστολής και η παρακολούθηση της στάθμης του υγρού ανταποκρίνονται αυτόματα στις αλλαγές του όγκου του θερμοφορέα, εξασφαλίζοντας σταθερή κυκλοφορία.
  9. Ευρεία προσαρμογή σε μέσα θερμικής αγωγιμότητας:Υποστηρίζει νερό, αιθανόλη, σιλικόνη και άλλα υγρά για ποικίλες απαιτήσεις εφαρμογών.

Αρχή λειτουργίας του συστήματος

  1. Αρχή ψύξης:Ο ενσωματωμένος ερμητικός συμπιεστής με κυλινδρικό ρότορα ψύχει γρήγορα το σώμα μεταφοράς θερμότητας μέσω συμπυκνωτή, τριχοειδούς στραγγαλισμού και πλακοειδούς εξατμιστή. Ο πλακοειδής εναλλάκτης θερμότητας είναι συμπαγής και αποδοτικός. Ο αερόψυκτος τύπος χρησιμοποιεί συμπυκνωτή με πτερύγια, ενώ ο υδρόψυκτος χρησιμοποιεί ομοαξονικό εναλλάκτη θερμότητας.
  2. Αρχή θέρμανσης:Ειδικός ηλεκτρικός θερμαντήρας τύπου φλάντζας για θερμικό λάδι παρέχει υψηλή πυκνότητα ισχύος και γρήγορη απόκριση, εξασφαλίζοντας ομοιόμορφη κατανομή της θερμοκρασίας.
  3. Μηχανισμός κυκλοφορίας και διαστολής:Η θωρακισμένη αντλία, κατάλληλη για υψηλές/χαμηλές θερμοκρασίες, παρέχει συνεχή ροή μέσου. Οι σωληνώσεις από ανοξείδωτο χάλυβα 304 με μόνωση αποτρέπουν την απώλεια θερμότητας/διάβρωση. Το δοχείο διαστολής απορροφά τις διακυμάνσεις όγκου, ενώ ο μετρητής στάθμης υγρού εξασφαλίζει σταθερή λειτουργία.
  4. Λογική ελέγχου:Ο αλγόριθμος PID ρυθμίζει την έξοδο θερμοκρασίας σε πραγματικό χρόνο, υποστηρίζει τη ρύθμιση καμπύλης θερμοκρασίας, σταθερή τιμή και έλεγχο προγράμματος. Το λογισμικό υποστηρίζει καταγραφή δεδομένων, εμφάνιση καμπύλης, εξαγωγή USB και απομακρυσμένη επικοινωνία.

Περιοχές εφαρμογής

  1. Έλεγχος θερμοκρασίας χημικών και φαρμακευτικών αντιδράσεων:Σύνθεση υψηλής ακρίβειας, καλλιέργεια κρυστάλλων, έλεγχος ενδιάμεσων φαρμάκων.
  2. Ανάπτυξη νέων ενεργειακών υλικών:Μπαταρίες, υπεραγωγικά υλικά, δοκιμές θερμικού κύκλου νανοσωλήνων άνθρακα.
  3. Δοκιμές ημιαγωγών και ηλεκτρονικών εξαρτημάτων:Γρήγορες δοκιμές θερμικής καταπόνησης για τσιπ, πλακέτες κυκλωμάτων.
  4. Υποστήριξη θερμικού ελέγχου συστήματος κενού:Λειτουργεί με εξοπλισμό κενού, ανάκτηση συμπύκνωσης και συναφή εξοπλισμό.
  5. Δοκιμές αεροδιαστημικής προσομοίωσης:Δοκιμή απόδοσης εξαρτημάτων σε περιβάλλοντα με μεταβαλλόμενη θερμοκρασία.
  6. Πανεπιστημιακά και επιστημονικά ερευνητικά πειράματα:Παρέχει έλεγχο θερμοκρασίας υψηλής ακρίβειας για ερευνητικές πλατφόρμες και αξιόπιστα πειράματα.
Τεχνικές παράμετροι
θερμοστάτης θέρμανσης κυκλοφορίας με λειτουργία ψύξης
Μοντέλο HC10-4(W) HC10-10(W) HC10-12(W)
Εύρος θερμοκρασίας -40°C έως +200°C
Σταθερότητα θερμοκρασίας ±0,5 °C
Συνολική ισχύς 5,7 kW 11,1 kW 18,6 kW
Ισχύς ψύξης στους 200°C 3 kW 6kw 12kw
Ισχύς ψύξης στους 100 °C 3kw 6kw 8,6kw
Ισχύς ψύξης στους 25°C 2,4kw 4,5 kW 5,8 kW
Ισχύς ψύξης στους -10 °C 1,4 kW 4,2 kW 4,5 kW
Ισχύς ψύξης στους -20 °C 1,2 kW 3,2 kW 3,5 kW
Ισχύς ψύξης στους -30 °C 0,85 kW 2kw 2kw
Ισχύς ψύξης στους -40 °C 0,25 kW 1,1 1,1 kW
Ονομαστική ισχύς θερμαντήρα 3kw 6kw 12kw
Μέθοδος ψύξης ψύξη με αέρα ή ψύξη με νερό
Ψυκτικά R404A
Αντλία κυκλοφορίας Ρυθμός ροής 30 λίτρα ανά λεπτό 45L ανά λεπτό
Πίεση αντλίας κυκλοφορίας 1bar 1,4 bar
Μέγεθος διεπαφής κυκλοφορίας R3/4
Μέγιστο ιξώδες του μέσου μεταφοράς θερμότητας 30cp
Επίπεδο θορύβου 65db
Διεπαφή επικοινωνίας usb, RS485
Κατηγορία προστασίας IP20
επίπεδο ρύπανσης 2
Θερμοκρασία περιβάλλοντος 5°C έως 35°C
Τροφοδοσία 380Vac, 50Hz, 3 φάσεις
Ρεύμα 10,5A 20A 33A
Μέθοδοι ηλεκτρικής σύνδεσης τριφασικό σύστημα τεσσάρων καλωδίων
Εξωτερικές διαστάσεις 640Πx860Βx1270Υ mm 750Wx1100Dx1420H mm 750Wx1100Dx1420H mm
Βάρος 205 330 360
