δυναμικό σύστημα ελέγχου θερμοκρασίας για τον έλεγχο της διαδικασίας

Το δυναμικό σύστημα ελέγχου θερμοκρασίας είναι ένας εξοπλισμός ελέγχου θερμοκρασίας υγρών υψηλής ακρίβειας που ενσωματώνει ψύξη με συμπιεστή και ηλεκτρική θέρμανση, ο οποίος είναι σε θέση να πραγματοποιεί γρήγορη, σταθερή και προγραμματιζόμενη αύξηση και μείωση της θερμοκρασίας σε ένα ευρύ φάσμα θερμοκρασιών.

Περιγραφή
Τεχνικές παράμετροι

Περιγραφή

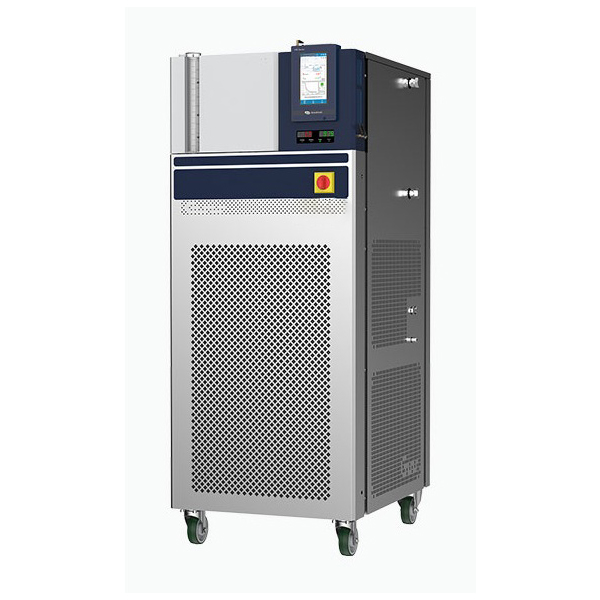

Δυναμικό σύστημα ελέγχου θερμοκρασίας

Το δυναμικό σύστημα ελέγχου θερμοκρασίας έχει σχεδιαστεί για τη σύνδεση φορτίων όπως αντιδραστήρες, μικροαντιδραστήρες, μονάδες δοκιμών και άλλα. Είναι απαραίτητο για την ανάπτυξη προηγμένων διαδικασιών, τη φαρμακευτική παραγωγή, την έρευνα νέων υλικών και άλλες προηγμένες εφαρμογές. Με πλήρη ψύξη ζώνης θερμοκρασίας, έξυπνο έλεγχο, παρακολούθηση διαδικασιών σε πραγματικό χρόνο, προγραμματισμένο έλεγχο καμπύλης και ηλεκτρονική διαχείριση δεδομένων, αυτό το σύστημα παρέχει ολοκληρωμένες λύσεις για σύνθετες ανάγκες ελέγχου θερμοκρασίας.

Χαρακτηριστικά

Εξαιρετικά ευρύ φάσμα ελέγχου θερμοκρασίας:Καλύπτει από -80 °C έως +200 °C, ικανοποιώντας τόσο τις απαιτήσεις βαθιάς ψύξης όσο και τις απαιτήσεις διεργασιών υψηλής θερμοκρασίας.
Ικανότητα ελέγχου υψηλής ακρίβειας:Διακύμανση θερμοκρασίας μικρότερη από ± 0,2 °C, κατάλληλη για απαιτήσεις υψηλής σταθερότητας.
Ψύξη με πλήρη ζώνη θερμοκρασίας:Η ψύξη μπορεί να ξεκινήσει σε οποιοδήποτε σημείο θερμοκρασίας, χωρίς περιορισμό ζώνης ψύξης.
Εναλλαγή ψύξης πολλαπλών λειτουργιών:Επιλέξτε μεταξύ των λειτουργιών συνεχούς, αυτόματης ή απαγορευμένης ψύξης ανάλογα με τις ανάγκες της διαδικασίας.
Μηχανισμός διπλού ελέγχου:Υποστηρίζει τόσο τον «εσωτερικό έλεγχο θερμοκρασίας» (θερμοκρασία υγρού) όσο και τον «έλεγχο θερμοκρασίας διεργασίας» (θερμοκρασία αντιδραστηρίου μέσω εξωτερικών αισθητήρων).
Λειτουργία ομοιόμορφης θερμοκρασίας:Εξασφαλίζει γραμμική και ελεγχόμενη αλλαγή θερμοκρασίας, ιδανική για ευαίσθητες διεργασίες.
Σύστημα ελέγχου θερμοκρασίας προγράμματος:Δημιουργήστε έως και 10 ομάδες προγραμμάτων θερμοκρασίας, η καθεμία με 100 τμήματα, υποστηρίζοντας τον έλεγχο σύνθετων καμπυλών.
Ασφάλεια και διαχείριση δεδομένων:Καταγράφει όλες τις λειτουργίες και τα σφάλματα. Υποστηρίζει εξαγωγή/εισαγωγή USB, ηλεκτρονικές υπογραφές και διαχείριση εξουσιοδοτήσεων τριών επιπέδων για περιβάλλοντα GMP.
Έξυπνη διεπαφή ανθρώπου-μηχανής:Η οθόνη αφής υψηλής ευκρίνειας 7 ιντσών εμφανίζει τις τιμές ρύθμισης, τις πραγματικές τιμές, τους συναγερμούς και την κατάσταση του συστήματος σε πραγματικό χρόνο.
Πολυσημειακή προστασία ασφαλείας:Συμμορφώνεται με τα πρότυπα GB 4793.6 και IEC 61010-2-010. Διαθέτει μηχανική προστασία από υπερθέρμανση για την ασφάλεια του εξοπλισμού και των πειραμάτων.

Αρχή λειτουργίας

Κυκλοφορία θερμικού φορέα:Μεταφέρει θερμικούς φορείς (π.χ. λάδι μεταφοράς θερμότητας, μείγμα νερού-αιθανόλης) σε κλειστό κύκλωμα για την ανταλλαγή θερμότητας με τον εξοπλισμό-στόχο (π.χ. περίβλημα αντιδραστήρα).
Ψύξη:Ο συμπιεστής συμπιέζει το ψυκτικό σε αέριο υψηλής θερμοκρασίας/υψηλής πίεσης, το οποίο συμπυκνώνεται, περιορίζεται και εξατμίζεται για να απορροφήσει θερμότητα από τον φορέα για ψύξη.
Θέρμανση:Ο ηλεκτρικός θερμαντήρας θερμαίνει γρήγορα τον θερμοφορέα, ο οποίος κυκλοφορεί στον ελεγχόμενο εξοπλισμό.
Έλεγχος:Ο ελεγκτής θερμοκρασίας PID ρυθμίζει δυναμικά την ισχύ θέρμανσης και ψύξης με βάση τις ρυθμίσεις του χρήστη για ακριβή διαχείριση της θερμοκρασίας.
Εσωτερική λειτουργία ελέγχου:Χρησιμοποιεί τη θερμοκρασία του υγρού εξόδου ως στόχο ελέγχου.
Λειτουργία ελέγχου διεργασίας:Χρησιμοποιεί αισθητήρα Pt100 μέσα στον αντιδραστήρα για τον έλεγχο της θερμοκρασίας με βάση την ανατροφοδότηση της θερμοκρασίας του αντιδραστήρα.

Τυπικοί τομείς εφαρμογής

Λεπτές χημικές ουσίες και οργανική σύνθεση:Για γρήγορες, ακριβείς αλλαγές θερμοκρασίας και έλεγχο της αντίδρασης (π.χ. αντίδραση Grignard, νιτροποίηση, σύζευξη χαμηλής θερμοκρασίας).
Έλεγχος φαρμακευτικών διεργασιών:Παραγωγή σύμφωνη με τα πρότυπα GMP και FDA, συμπεριλαμβανομένης της σύνθεσης API, της κρυστάλλωσης και της τιτλοδότησης με έλεγχο θερμοκρασίας.
Ανάπτυξη νέων ενεργειακών υλικών:Χρησιμοποιείται σε δοκιμές απόδοσης ηλεκτρολυτών, ανάλυση θερμικής απόκρισης πυρήνα και έρευνα υπεραγωγικών υλικών.
Κινητική αντίδρασης και θερμική ανάλυση:Υποστηρίζει μελέτες θερμικής απόκρισης υλικών και διαδικασιών θερμικής αντίδρασης.
Έρευνα χημικής ενίσχυσης:Για προσομοίωση και επαλήθευση της θερμικής διαχείρισης διεργασιών σε πιλοτικά και συνεχή συστήματα αντίδρασης.

Τεχνικές παράμετροι

δυναμικό σύστημα ελέγχου θερμοκρασίας για τον έλεγχο της διαδικασίας
Μοντέλο	DTC10-6W	DTC10-6	DTC20-6W	DTC20-6
Εύρος θερμοκρασίας	-80°C έως +200°C		-50°C έως +200°C
Σταθερότητα θερμοκρασίας	±0,5 °C
Οθόνη	Οθόνη αφής 7 ιντσών
Ανάλυση οθόνης θερμοκρασίας	0,01 °C, 0,1 °C, 1 °C
Εσωτερικός αισθητήρας θερμοκρασίας	pt100
Αισθητήρας θερμοκρασίας διεργασίας	pt100 4 καλωδίων, προαιρετικός
Διεπαφή επικοινωνίας	USB, RS485, RS232, RJ45
Ονομαστική ισχύς θερμαντήρα	6kw		7,5 kW
Ισχύς ψύξης	3kw στους 200°C 50°C και 0°C, 2,8kw στους -20°C, 2,6kw στους -40°C, 1,35kw στους -60°C, 0,21kw στους -80°C		5kw στους 200°C και 50°C, 3,7kw στους 0°C, 3,1kw στους -20°C, 1,2kw στους -40°C, 0,3kw στους -50°C
Μέθοδος ψύξης	ψύξη με νερό	ψύξη με αέρα	ψύξη με νερό	ψύξη με αέρα
ψυκτικά	R404A, R23		R404A
Τύπος αντλίας κυκλοφορίας	μαγνητική κίνηση
Αντλία κυκλοφορίας Ρυθμός ροής	30 λίτρα ανά λεπτό		45 λίτρα ανά λεπτό
Αντλία κυκλοφορίας Πίεση	2bar		1,4 bar
Μέγεθος διεπαφής κυκλοφορίας	G3/4
Μέγιστο ιξώδες του θερμοφορέα	30cp
Μέγεθος σωλήνα σύνδεσης νερού ψύξης	Rc1/2		Rc1/2
Ροή νερού ψύξης	15 λίτρα ανά λεπτό		15 λίτρα ανά λεπτό
Όγκος πλήρωσης μέσου μεταφοράς θερμότητας	6L
Χωρητικότητα δοχείου διαστολής θερμοφορέα	8
Κατηγορία προστασίας	IP20
Επίπεδο ρύπανσης	2
Θερμοκρασία περιβάλλοντος	5°C έως 35°C
Τροφοδοσία	380Vac, 50Hz, 3 φάσεις
Εξωτερικές διαστάσεις	685Wx860Dx1626H mm
Βάρος	260kg	280kg	230	250
