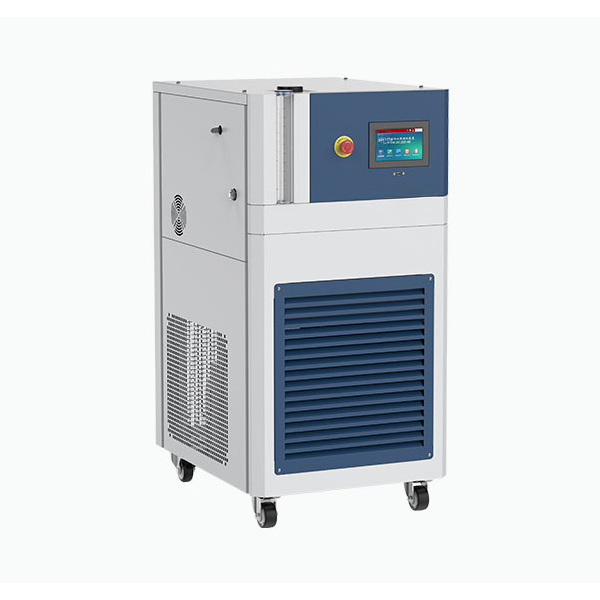

αντιεκρηκτικός θερμοστάτης κυκλοφορίας θέρμανσης

Θερμοστάτης θέρμανσης κυκλοφορίας με προστασία από έκρηξη και ψύξη

Ο θερμοστάτης θέρμανσης κυκλοφορίας με προστασία από εκρήξεις είναι ένα είδος συσκευής ελέγχου θερμοκρασίας υψηλής ακρίβειας, κατάλληλο για εύφλεκτους και εκρηκτικούς επικίνδυνους χώρους, με δυνατότητα αυτόματης αύξησης της θερμοκρασίας και ταχείας ψύξης με αμφίδρομη ρύθμιση.

Περιγραφή

Θερμοστάτης θέρμανσης κυκλοφορίας με προστασία από εκρήξεις

Ο θερμοστάτης θέρμανσης κυκλοφορίας με αντιεκρηκτική προστασία έχει σχεδιαστεί για ασφαλή και σταθερή λειτουργία σε επικίνδυνα περιβάλλοντα. Με πλήρως κλειστή δομή κυκλοφορίας, εξαρτήματα ανθεκτικά στην πίεση και τη διάβρωση και ηλεκτρικό σύστημα με αντιεκρηκτική προστασία, εξασφαλίζει αξιόπιστη απόδοση σε ατμόσφαιρες με εκρηκτικά αέρια και υποστηρίζει λειτουργίες συμπύκνωσης με ψύξη αέρα και νερού.

Χαρακτηριστικά

  1. Κατασκευασμένος για επικίνδυνα περιβάλλοντα:Όλα τα ηλεκτρικά εξαρτήματα, τα κουτιά διακλάδωσης και τα λειτουργικά συστήματα συμμορφώνονται με τις προδιαγραφές αντιεκρηκτικής προστασίας, εξασφαλίζοντας ασφαλή λειτουργία σε περιβάλλοντα με εκρηκτικά αέρια.
  2. Λειτουργία σε ευρύ φάσμα θερμοκρασιών:Λειτουργεί αξιόπιστα από -40 °C έως +200 °C, κατάλληλο για εναλλασσόμενες ανάγκες αντίδρασης σε ζεστό και κρύο περιβάλλον.
  3. Ολοκληρωμένος σχεδιασμός μονάδας:Ενσωματώνει ψύξη, θέρμανση, κυκλοφορία και έξυπνο έλεγχο σε ένα συμπαγές σύστημα για λειτουργίες υψηλής συνέργειας.
  4. Διπλές λειτουργίες συμπύκνωσης:Ψύξη με αέρα για ανεξάρτητη λειτουργία, ψύξη με νερό για κεντρική ψύξη εργοστασίου, και οι δύο λειτουργίες είναι ενεργειακά αποδοτικές και αποτελεσματικές.
  5. Ακριβής έξυπνος έλεγχος:Υποστηρίζει έλεγχο θερμοκρασίας σταθερής τιμής και πολυβάθμιου προγράμματος, με ενσωματωμένη οθόνη αφής 7 ιντσών για απεικόνιση σε πραγματικό χρόνο και παρακολούθηση καμπύλης.
  6. Ισχυρός έλεγχος προγράμματος:Διαμορφώστε έως και 120 ομάδες προγραμμάτων θερμοκρασίας, η καθεμία με 100 τμήματα. Υποστηρίζει γραμμική αύξηση/μείωση θερμοκρασίας, μετατροπή τμήματος μόνωσης και σύνθετο έλεγχο διεργασίας.
  7. Ισχυρή επικοινωνία και ενσωμάτωση:Υποστήριξη πρωτοκόλλου RS485 και MODBUS RTU, που επιτρέπει την πρόσβαση σε συστήματα DCS και PLC για απομακρυσμένη παρακολούθηση.
  8. Πολλαπλή προστασία ασφαλείας:Υπερβολική θερμοκρασία, υπερβολικό ρεύμα, καθυστερημένη εκκίνηση, συναγερμός υψηλής τάσης, θερμική προστασία, διακοπή λειτουργίας λόγω βλάβης και πολλά άλλα για ολοκληρωμένη ασφάλεια.
  9. Σταθερή κυκλοφορία υγρών:Η παρακολούθηση της στάθμης του υγρού και η αυτόματη ρύθμιση του δοχείου διαστολής διατηρούν τη σταθερότητα του υγρού μεταφοράς θερμότητας και αποτρέπουν διαρροές ή αντίστροφη ροή.
  10. Εξαιρετική επιλογή υλικών:Τα βασικά εξαρτήματα χρησιμοποιούν ανοξείδωτο χάλυβα 304 και πολυμερή υλικά ανθεκτικά σε εκρήξεις, παρέχοντας αντοχή στη διάβρωση, την πίεση, τις χαμηλές και τις υψηλές θερμοκρασίες.

Αρχή λειτουργίας

  1. Μηχανισμός ψύξης:Χρησιμοποιεί ψύξη με περιστροφικό συμπιεστή ρότορα. Το ψυκτικό υγρό υποβάλλεται σε συμπίεση, συμπύκνωση, στραγγαλισμό και εξάτμιση για να απορροφήσει θερμότητα και να επιτύχει ταχεία ψύξη. Οι επιλογές συμπυκνωτή περιλαμβάνουν αερόψυκτους εναλλάκτες θερμότητας με πτερύγια και υδρόψυκτους ομοαξονικούς σωλήνες.
  2. Μηχανισμός θέρμανσης:Θερμαντήρας θερμικού λαδιού τύπου φλάντζας που εισάγεται σε μέσο μεταφοράς θερμότητας για γρήγορη, ομοιόμορφη θέρμανση με γρήγορη απόκριση, ικανός να διατηρήσει έως και 200 °C.
  3. Αρχή κυκλοφορίας υγρού:Ανθεκτική σε υψηλές/χαμηλές θερμοκρασίες αντλία με θωράκιση οδηγεί το υγρό μεταφοράς θερμότητας σε έναν κλειστό βρόχο υψηλής ταχύτητας. Το δοχείο διαστολής απορροφά/απελευθερώνει τις αλλαγές όγκου λόγω θερμικής διαστολής για σταθερή λειτουργία.
  4. Λογική ελέγχου:Ο αλγόριθμος PID ρυθμίζει αυτόματα την ισχύ θέρμανσης/ψύξης για ακριβή έλεγχο της θερμοκρασίας. Υποστηρίζει έλεγχο σταθερής τιμής/προγράμματος, ομοιόμορφη αύξηση/μείωση της θερμοκρασίας, διατήρηση της θερμότητας και καταγραφή δεδομένων σε πραγματικό χρόνο. Η οθόνη αφής εμφανίζει τη ρυθμισμένη θερμοκρασία, την πραγματική θερμοκρασία, το χρόνο λειτουργίας και την κατάσταση σφάλματος.

Τυπικά σενάρια εφαρμογής

  1. Πετροχημικός τομέας:Σύνθεση, καθαρισμός, καταλυτικές διεργασίες που απαιτούν έλεγχο της θερμοκρασίας αντίδρασης για τη διαχείριση επικίνδυνων υλικών.
  2. Φαρμακευτικές και βιολογικές αντιδράσεις:Σύνθεση πρώτων υλών, ζύμωση, κρυστάλλωση με απαιτήσεις αντιεκρηκτικής προστασίας GMP.
  3. Βιομηχανία νέων μορφών ενέργειας:Δοκιμή γήρανσης μπαταριών, έρευνα υπεραγωγικών υλικών, ψύξη κυψελών καυσίμου με αντιεκρηκτικό έλεγχο θερμοκρασίας.
  4. Βιομηχανία χρωμάτων, βαφών, μελανιών:Έλεγχος θερμοκρασίας αντιδραστήρα ή συλλογή συμπύκνωσης σε περιβάλλοντα οργανικών διαλυτών.
  5. Επιστημονική έρευνα/πανεπιστημιακά εργαστήρια:Πειραματικά συστήματα αντίδρασης που περιλαμβάνουν εύφλεκτα αντιδραστήρια, εξασφαλίζοντας την ασφάλεια του προσωπικού.
  6. Συστήματα παραγωγής/αποθήκευσης υδρογόνου:Έλεγχος θερμοκρασίας εξοπλισμού σχετικού με το υδρογόνο για σταθερή λειτουργία υπό συνθήκες υψηλής πίεσης.
Τεχνικές παράμετροι
αντιεκρηκτικός θερμοστάτης κυκλοφορίας θέρμανσης με ψύξη
Μοντέλο HC20-18(W) HC20-11(W) HC20-7(W)
Εύρος θερμοκρασίας -40°C έως +200°C
Σταθερότητα θερμοκρασίας ±0,5 °C
Συνολική ισχύς 5,7 kW 11,1 kW 18,6 kW
Ισχύς ψύξης στους 200°C 12 kW 6kw 3kw
Ισχύς ψύξης στους 100 °C 8,6kw 6kw 3kw
Ισχύς ψύξης στους 25°C 5,8 kW 4,5kw 2,4 kW
Ισχύς ψύξης στους -10 °C 4,5 kW 4,2 kW 1,4 kW
Ισχύς ψύξης στους -20 °C 3,5 kW 3,2 kW 1,2 kW
Ισχύς ψύξης στους -30 °C 2 kW 2kw 0,85 kW
Ισχύς ψύξης στους -40 °C 1,1 kW 1,1kw 0,25 kW
Ονομαστική ισχύς θερμαντήρα 12kw 6kw 3kw
Μέθοδος ψύξης ψύξη με αέρα ή ψύξη με νερό
Ψυκτικά R404A
Αντλία κυκλοφορίας Ρυθμός ροής 45 λίτρα ανά λεπτό 30 λίτρα ανά λεπτό 25 λίτρα ανά λεπτό
Πίεση αντλίας κυκλοφορίας 1,4 bar
Μέγεθος διεπαφής κυκλοφορίας R3/4
Μέγιστο ιξώδες του μέσου μεταφοράς θερμότητας 30cp
Επίπεδο θορύβου 68db 65db 68db
Διεπαφή επικοινωνίας USB, RS485
κατηγορία προστασίας IP20
επίπεδο ρύπανσης 2
Θερμοκρασία περιβάλλοντος 5°C έως 35°C
Τροφοδοσία 380Vac, 50Hz, 3 φάσεις
Ρεύμα 33A 20A 10,5A
Μέθοδοι ηλεκτρικής σύνδεσης Τριφασικό σύστημα τεσσάρων καλωδίων
Εξωτερικές διαστάσεις 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Βάρος 460 430 270
